Introduksjon

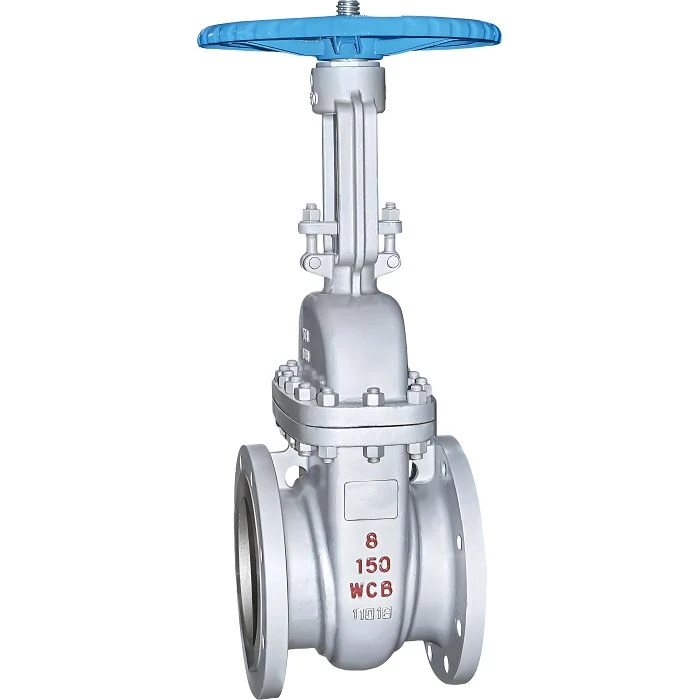

Expanding Gate Valve er en full-avstengningsventil- for isolering av rørledningsmedier, tilgjengelig for bulkbestilling eller skreddersydd- for å passe spesifikke driftsforhold.

Parameter

Punkt	Beskrivelse
Modell	PDB200 / OEM
Ventiltype	Utvidende portventil
Kjede	Full boring
Standard med flensende ende	ASME B16.5 ( Mindre enn eller lik 24") ASME B16.47 Series A ( Større enn eller lik 26")
Butt Weld End Standard	ASME B16.25
Isolasjonsfunksjon	DBB (Double Block and Bleed)DIB (Double Isolation and Bleed)
Designstandard	API 6D, ASME B16.34
Ansikt-til-ansikt	ASME B16.10, API 6D
Testing og inspeksjon	API 6D
Brannsikker standard	API 6FA eller API 607
Fugitive utslipp	ISO 15848-2
Type Test	ISO 15848-1
NACE-samsvar	Produksjon i samsvar med siste NACE-standard tilgjengelig på forespørsel
CSA-overholdelse	CSA Z245.15 (siste utgave tilgjengelig på forespørsel)
Merknader	Andre størrelser og trykkklassifiseringer er tilgjengelig på forespørsel

Funksjoner av ekspanderende portventil

DBB/DIB-isolasjonsevne

Expanding Gate Valve gir dobbel avstengning-og trykkavlastning, samtidig som den isolerer oppstrøms og nedstrøms trykk, noe som gjør den egnet for kritisk vedlikehold av rørledninger.

Høy slitasjebestandig-forseglingsstruktur

Ventilsetet og porten kan velges fra metall-til-metall eller R-PTFE/PEEK-innsatser, noe som gir stabil drift i 8–10 år under høyt-åpnings- og lukkeforhold.

Full-borepigging

Expanding Gate Valve har en full-boringsdesign som lar griser passere jevnt, egnet for langdistanserørledninger som krever regelmessig pigging.

Tilpasning

Punkt	Beskrivelse
Størrelse og trykkvurdering	Kan tilpasses i størrelser fra 2" til 48" og trykkklasser fra klasse 150 til klasse 2500
Materialer for kropp og trim	Karbonstål, rustfritt stål eller dupleks rustfritt stål tilgjengelig basert på mediekrav
Forseglingstype	R-PTFE, Nylon, PEEK eller metall-til-tettingsalternativer
Avslutt tilkobling	Flens- eller stumpsveiseender i samsvar med ASME-standarder
Driftstype	Manuell drift eller elektrisk drift

FAQ

Spørsmål: Hvordan fungerer en ekspanderende portventil?

A: En ekspanderende portventil ekspanderer sideveis under lukkeslaget, og presser samtidig porten mot begge ventilsetene for å danne en tetning.

Spørsmål: Støtter den toveis flyt?

A: Ja. Den ekspanderende portventilen har en toveis tetningsstruktur, som opprettholder konsistent lukkeytelse i begge strømningsretninger.

Spørsmål: Er det egnet for pipeline-pigging-operasjoner?

A: Ja. Expanding Gate Valve bruker en full-boringsdesign, slik at griser kan passere jevnt uten å skade den indre strukturen.

Spørsmål: Er den egnet for langtidsinstallasjon-?

A: Ja. Expanding Gate Valve er designet for faste rørledninger, og opprettholder en lang-tetning.
